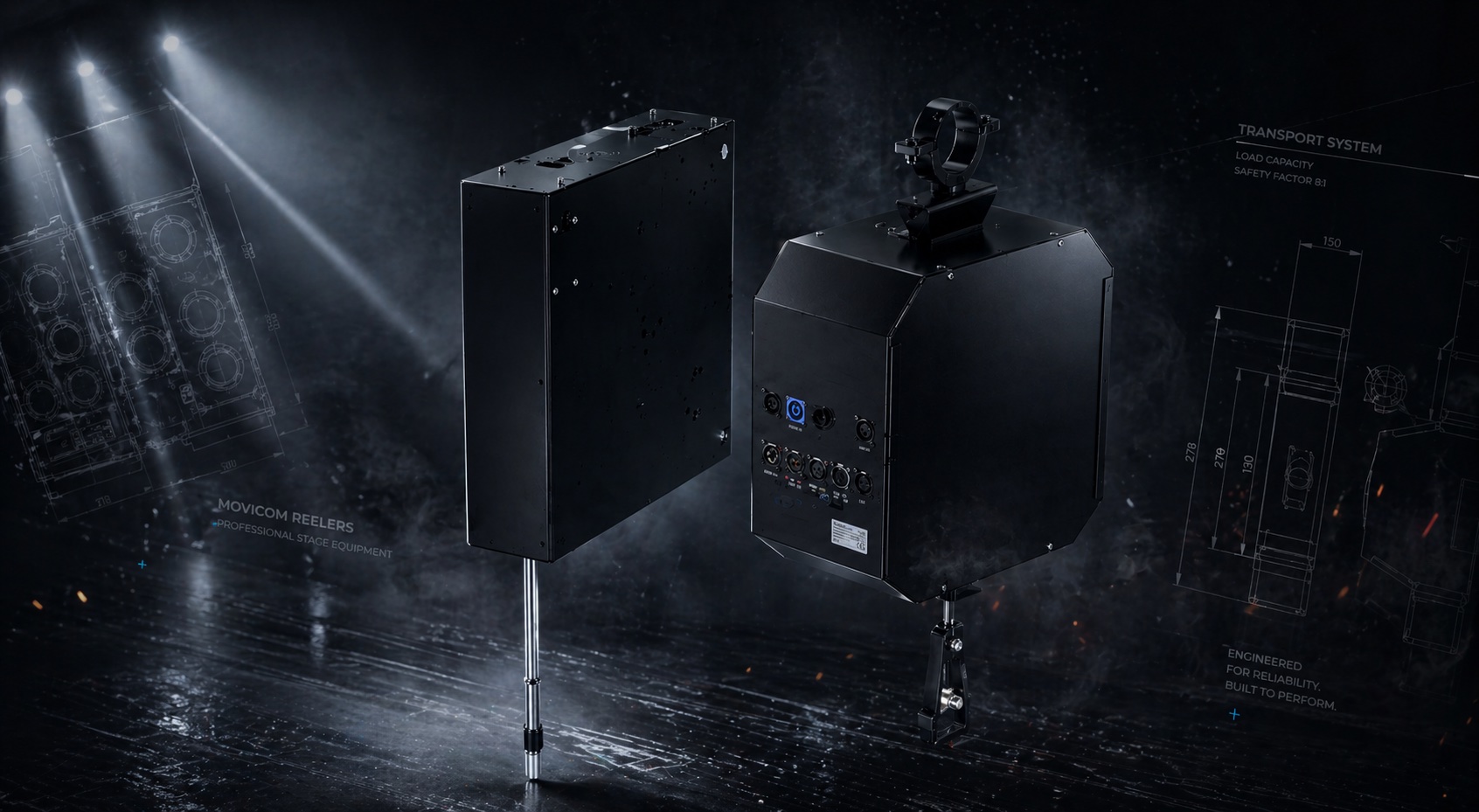

MOVICOM REELERS
микрофонные и спикерные лебедки

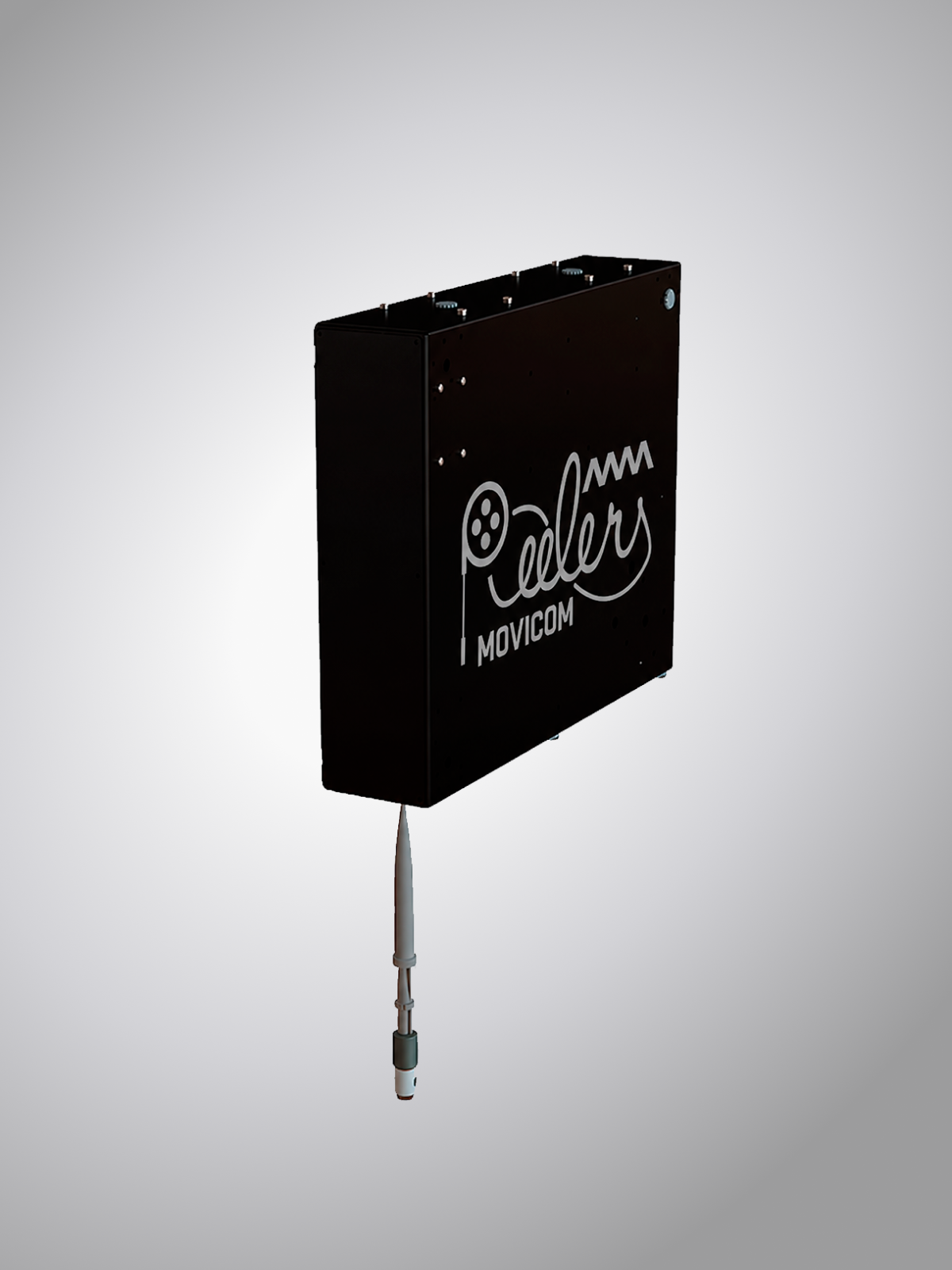

Микрофонная лебедка
Микрофонная лебёдка предназначена для точного вертикального позиционирования микрофонов в объёмах сцены, зрительного зала, студии, конференц-зала и во всех прочих ситуациях, требующих оперативного изменения расположения микрофонов по высоте. Возможные примеры использования включают запись звука во время концерта и телевизионной съёмки, а также позиционирование микрофонов и громкоговорителей в рамках электронных систем переменной акустики.
Лебёдка выпускается с длиной кабеля от 10 до 30 метров. По индивидуальному заказу возможно изготовление лебёдок с иными длинами кабеля. Профессиональный кабель, выполненный по технологии StarQuad, обеспечивает высокую помехозащищённость микрофонной линии в самых неблагоприятных электромагнитных условиях, например при близком расположении оборудования и кабелей систем постановочного освещения. Внешний диаметр кабеля составляет 3,4 мм.
Для обеспечения безопасности длина максимального выпуска кабеля, соответствующая нижней позиции микрофона при эксплуатации, настраивается индивидуально для каждой лебёдки при монтаже. Точность позиционирования составляет 20 мм.
Для крепления лебёдки предусмотрены опции монтажа на трубе диаметром 40–60 мм или крепления, позволяющего устанавливать лебёдку на колосниковой решётке. Возможна поставка лебёдок с креплениями по индивидуальному заказу.
Максимальный вес микрофона
1 кг
Скорость перемещения микрофона
регулируемая, до 0,5 м/с
Точность позиционирования
±10 мм
Пиковая потребляемая мощность
350 Вт
Рабочая потребляемая мощность
не более 50Вт
Напряжение питания
110–200В AC (24 или 48В DC по запросу)
Вес
от 15 до 16,5 кг (в зависимости от длины кабеля)
Габариты
525 х 435 х 120 мм
Тип разъема для подключения микрофона
XLR3, опционально LEMO
Длина кабеля
10-30 м
Тип кабеля
Микрофонный по технологии StarQuad (четыре изолированных витых проводника, помещенные в общий, плетеный из медных жил экран)
Внешний диаметр кабеля
3.40 мм
Управление
Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам.

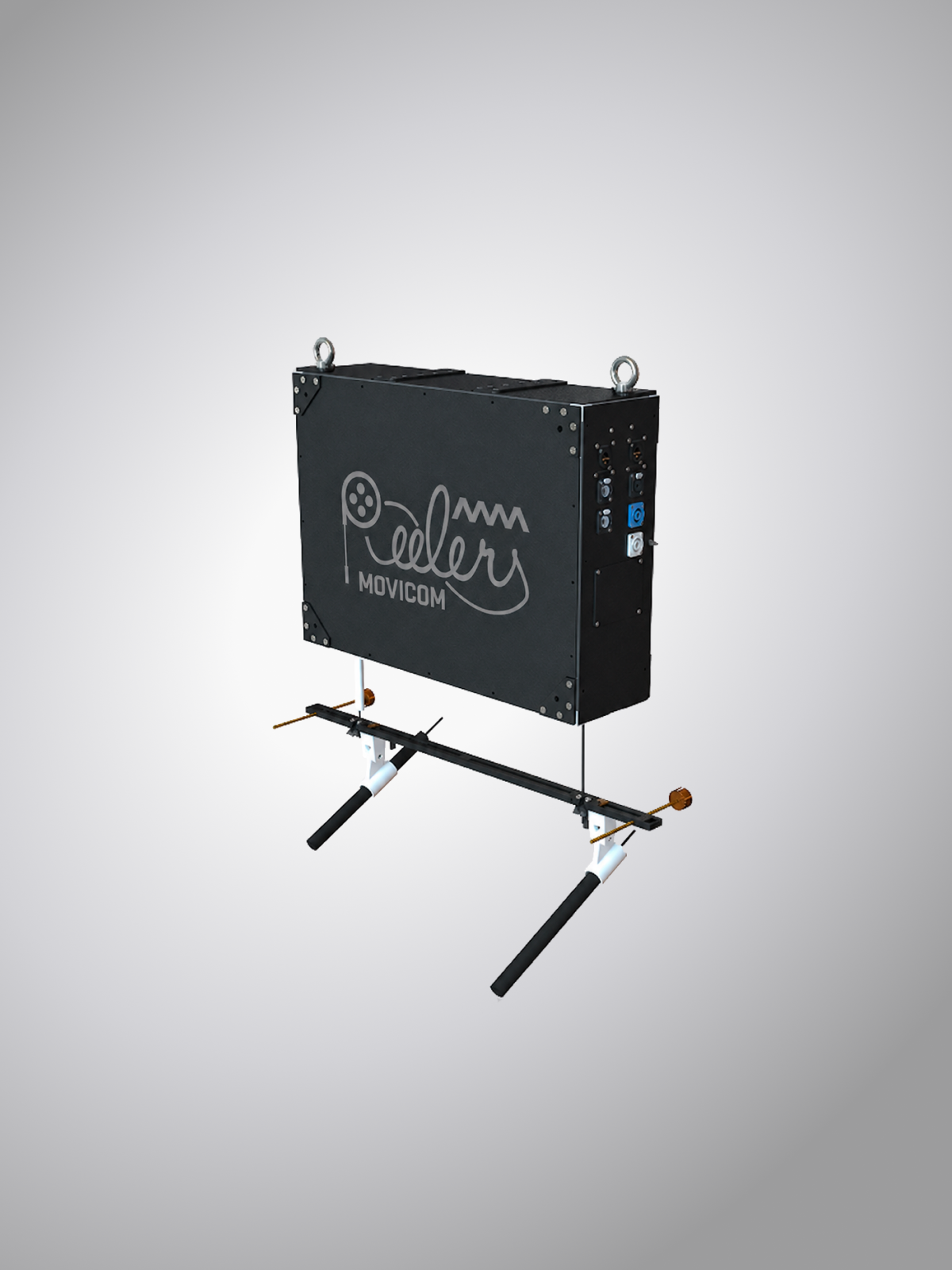

СТЕРЕО-МИКРОФОННАЯ ЛЕБЕДКА
Стерео-микрофонная лебёдка предназначена для точного вертикального позиционирования двух микрофонов одновременно в объёмах сцены, зрительного зала, студии, конференц-зала и во всех прочих ситуациях, требующих оперативного изменения расположения микрофонов по высоте. Высокоточное независимое позиционирование каждого микрофона позволяет оптимизировать стереозвучание и достичь идеального баланса между каналами.
Возможные примеры использования включают запись звука во время концерта, театральной постановки и телевизионной съёмки, а также позиционирование микрофонов в рамках электронных систем переменной акустики в профессиональных студиях и учебных аудиториях.
Лебёдка выпускается с длиной кабеля от 10 до 30 метров. По индивидуальному заказу возможно изготовление лебёдок с иными длинами кабеля. Два профессиональных кабеля, выполненных по технологии StarQuad, обеспечивают высокую помехозащищённость микрофонных линий в самых неблагоприятных электромагнитных условиях, например при близком расположении оборудования и кабелей систем постановочного освещения. Внешний диаметр каждого кабеля составляет 3,4 мм.
Для обеспечения безопасности длина максимального выпуска кабеля, соответствующая нижней позиции микрофонов при эксплуатации, настраивается индивидуально для каждой лебёдки при монтаже. Точность позиционирования составляет 20 мм.
Для крепления лебёдки предусмотрены опции монтажа на трубе диаметром 40–60 мм или крепления, позволяющего устанавливать лебёдку на колосниковой решётке. Возможна поставка лебёдок с креплениями по индивидуальному заказу.
Максимальный вес микрофона
2 кг
Скорость перемещения микрофонов
регулируемая, до 0,5 м/с
Точность позиционирования
±10 мм
Пиковая потребляемая мощность
350 Вт
Рабочая потребляемая мощность
не более 50Вт
Напряжение питания
110–200В AC (24 или 48В DC по запросу)
Вес
25 кг
Габариты
587 х 430 х 162 мм
Тип разъема для подключения микрофона
Два XLR3, опционально два разъема LEMO
Длина кабеля
10-30 метров
Тип кабеля
Два микрофонных кабеля по технологии StarQuad
Внешний диаметр кабеля
3.40 мм
Управление
Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам.

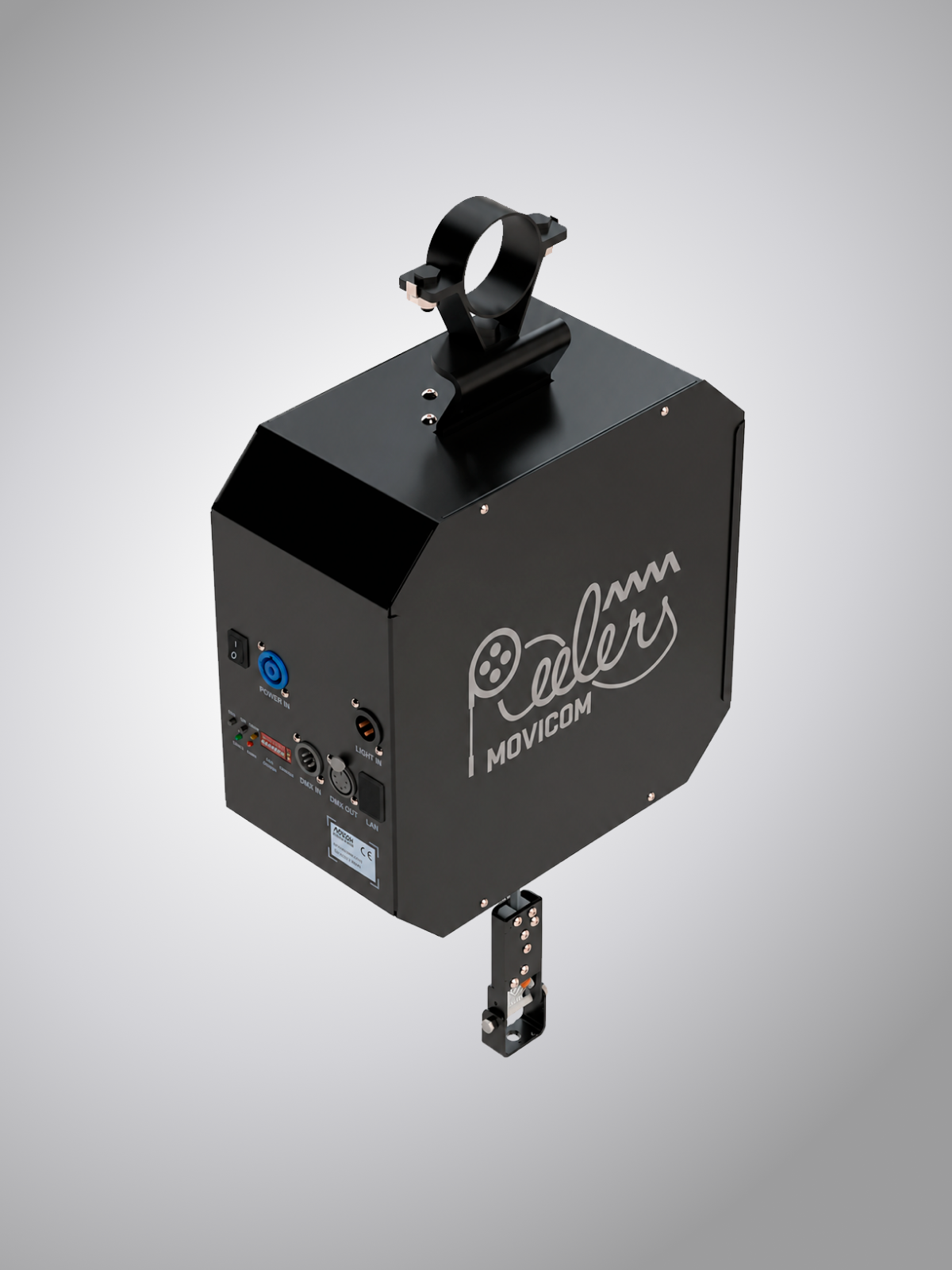

КИНЕТИЧЕСКАЯ ЛЕБЕДКА
Кинетическая лебёдка предназначена для высокоточного вертикального позиционирования подвесных громкоговорителей, световых приборов, небольших декораций и кинетических инсталляций. Лебёдка применяется в концертных залах, на театральных сценах, в конференц-залах, телестудиях, коммерческих пространствах, а также на культурных объектах и в арт-инсталляциях. Она позволяет оперативно изменять расположение подвешиваемого оборудования по высоте, обеспечивая плавное и управляемое перемещение с высокой точностью позиционирования, что делает её идеальным решением для динамичных сценических постановок, интерактивных инсталляций и оптимизации акустических и световых параметров.
Лебёдка выпускается с длиной кабеля от 3 до 10 метров. По индивидуальному заказу возможно изготовление лебёдок с иными длинами кабеля. В лебёдке используется кабель КПГУ 3×0,5 – 50 В с двумя усиленными металлическими тросами диаметром 1,1 мм, обеспечивающими надёжную несущую способность.
При разработке лебёдки учитывались требования стандарта безопасности EN 17206. Максимальная разрывная нагрузка шлейфа составляет 110 кг, что обеспечивает высокий запас прочности при максимальном весе нагрузки 5 кг. Для обеспечения безопасности эксплуатации длина максимального выпуска кабеля, соответствующая нижней позиции оборудования, настраивается индивидуально для каждой лебёдки при монтаже.
Для крепления лебёдки предусмотрены опции монтажа на трубе, а также крепление на колосниковой решётке. Возможна поставка лебёдок с креплениями по индивидуальному заказу.
Размер шлейфа Ш х Г
9 х 2 мм
Максимальная разрывная нагрузка шлейфа
110 кг
Тип разъема
PowerCon
Скорость перемещения груза
Плавно регулируемая, до 0,2 м/с
Максимальный вес нагрузки
5.00 кг
Напряжение питания
110 - 220В AC (24 или 48В DC по запросу)
Вес
10 кг
Габариты
345 х 300 х 155 мм
Длина кабеля
от 3 до 10 м
Тип кабеля
КПГУ 3х0,5 - 50 В с 2 усиленными металлическими тросами Ø1.1 мм
Управление
Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе

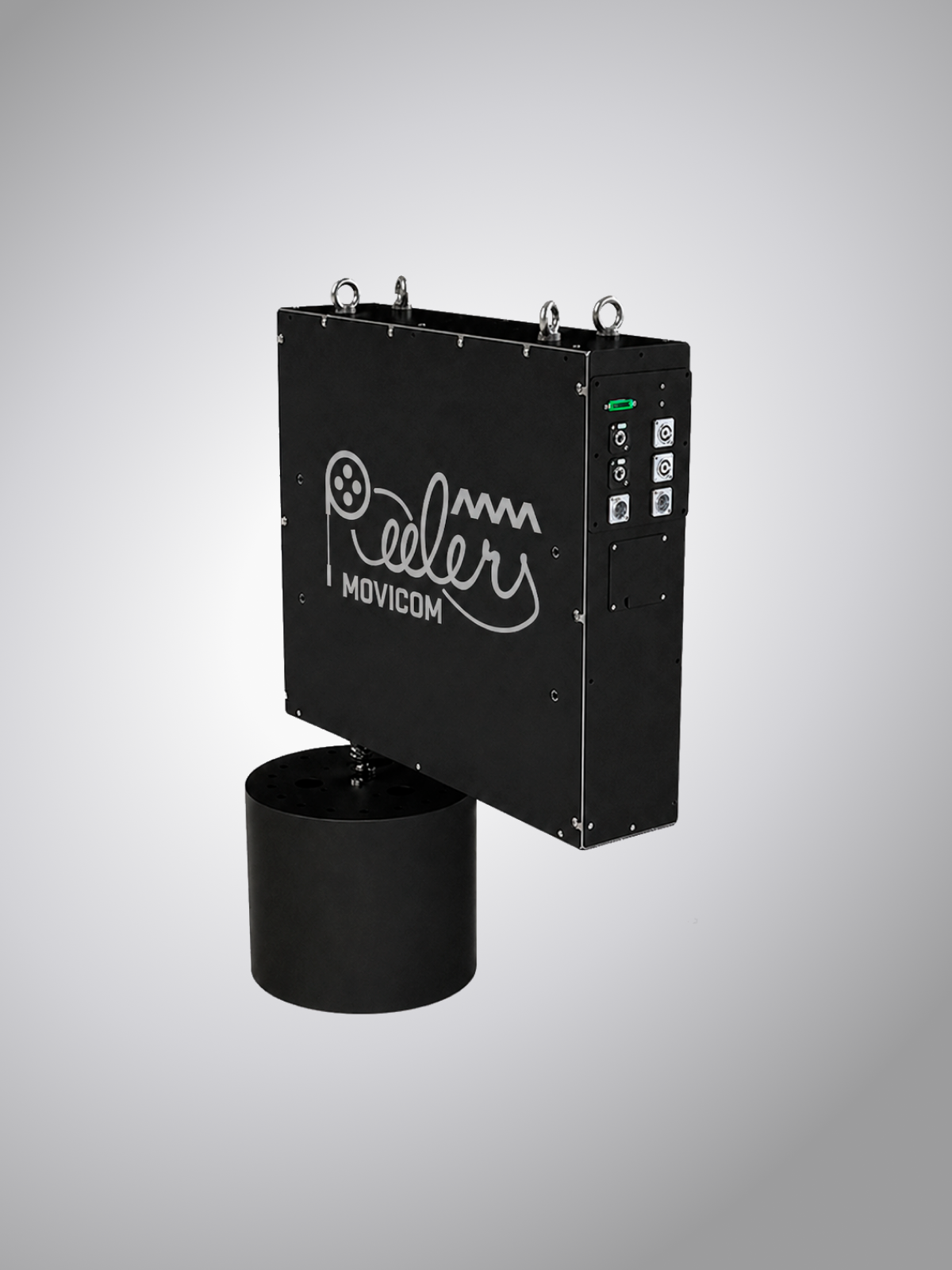

СПИКЕРНАЯ ЛЕБЕДКА
Лебёдка предназначена для позиционирования подвесных громкоговорителей и обеспечивает точное управление высотой подвеса. В лебёдке используется комбинированный кабель, содержащий экранированную пару проводников для передачи звукового сигнала и пару силовых проводников для подачи питания на активные громкоговорители.
Кабель усилен кевларовыми волокнами и позволяет подвешивать громкоговорители весом до 10 кг. Использование кабеля в качестве несущего элемента соответствует всем основным стандартам безопасности. Лебёдки выпускаются в двух базовых модификациях с длинами кабеля 16 и 25 метров.
Скорость перемещения груза
регулируемая, до 0,5 м/с
Максимальный вес нагрузки
10.00 кг
Точность позиционирования
±10 мм
Напряжение питания
110 - 220В AC (24В DC по запросу)
Вес
42 кг
Габариты
700 х 600 х 170 мм
Тип разъема для подключения микрофона
XLR 5 на входе в лебедку и клеммная колодка на выходе из лебедки
Длина кабеля
16-25 метров
Тип кабеля
Специальный комбинированный кабель. Состоит из: экранированной аудиопары 22 AWG, силовой пары 18 AWG и кевларового сердечника
Внешний диаметр кабеля
6.50 мм
Управление
Управление осуществляется через ПО на локальном сервере с планшета по сети Wi-Fi. Сервисное управление — кнопками на корпусе или через выносную кнопку по сухим контактам.
СИСТЕМА УПРАВЛЕНИЯ
Управление лебедками осуществляется через центральный сервер, на котором работает специализированное ПО. Связь сервера с лебедками осуществляется по сети Ethernet. Лебедки имеют два разъема Ethernet, что позволяет соединять их последовательно. Один сервер обеспечивает управление до 100 лебедок. Система управления обеспечивает функцию «красной кнопки», позволяющую прекратить движение всех лебедок системы одновременно нажатием на одну кнопку при возникновении нештатной ситуации. Система управления может быть интегрирована с программным обеспечением сторонних производителей, например, с системами динамического изменения акустики. По заказу также возможно управление системой по протоколу DMX 512.
Программное обеспечение позволяет:
- Управлять направлением и скоростью движения каждой лебедкой по отдельности.
- Организовывать неограниченное количество групп лебедок и осуществлять синхронное управление направлением движения и скоростью движения группы лебедок.
- Записывать и воспроизводить неограниченное количество пресетов положений лебедок.
- Создавать и сохранять отдельные группы пресетов для отдельных шоу.
- Присваивать индивидуальные имена каждой лебедке, группе и пресету.
- Использовать в качестве фона интерфейса выбора лебедок графические файлы, например, планы помещения.
- Осуществлять калибровку положения лебедок.
- В реальном времени выводить на экран положение (высоту) каждой лебедки.
- Выводить на экран информацию о статусе и рабочих параметрах каждой лебедки.
СИСТЕМА УПРАВЛЕНИЯ

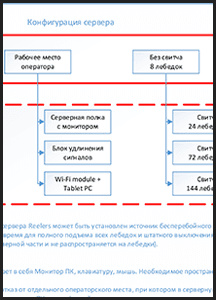

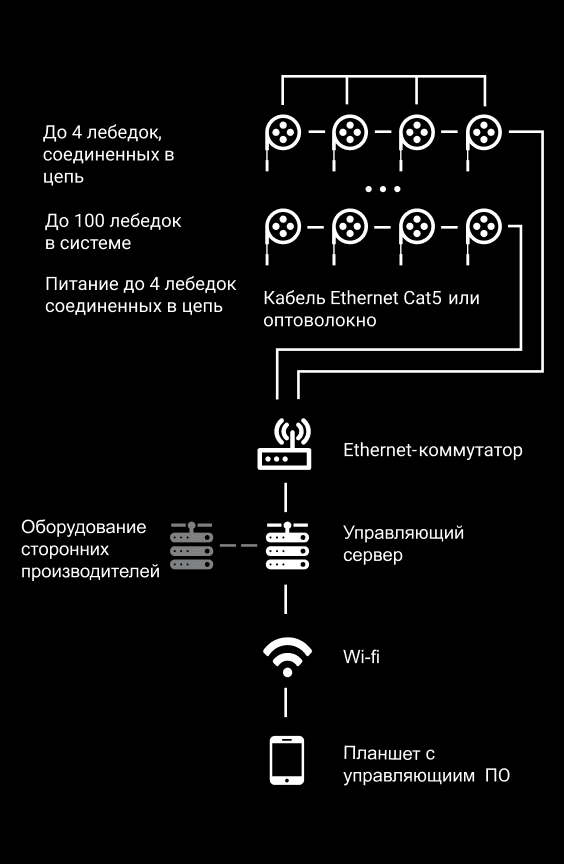

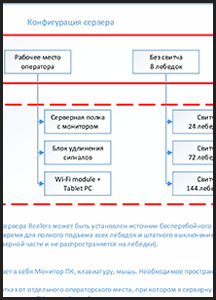

Управление лебедками осуществляется через центральный сервер, на котором работает специализированное ПО. Связь сервера с лебедками осуществляется по сети Ethernet. Лебедки имеют два разъема Ethernet, что позволяет соединять их последовательно. Один сервер обеспечивает управление до 100 лебедок.
Система управления обеспечивает функцию «красной кнопки», позволяющую прекратить движение всех лебедок системы одновременно нажатием на одну кнопку при возникновении нештатной ситуации.
Система управления может быть интегрирована с программным обеспечением сторонних производителей, например, с системами динамического изменения акустики. По заказу также возможно управление системой по протоколу DMX 512.

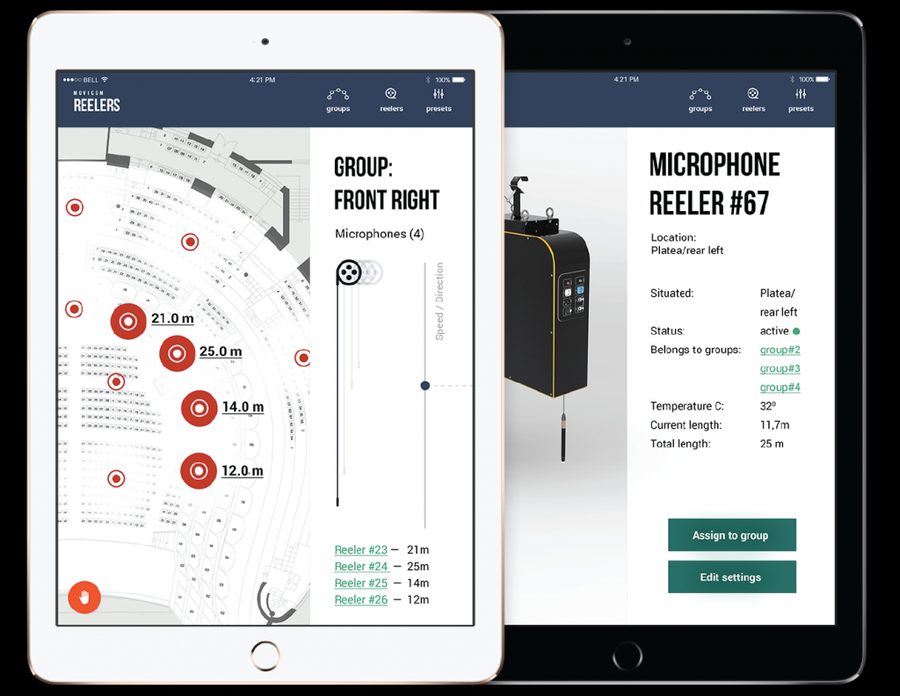

Программное обеспечение позволяет:
- Управлять направлением и скоростью движения каждой лебедкой по отдельности.
- Организовывать неограниченное количество групп лебедок и осуществлять синхронное управление направлением движения и скоростью движения группы лебедок.
- Записывать и воспроизводить неограниченное количество пресетов положений лебедок.
- Создавать и сохранять отдельные группы пресетов для отдельных шоу.
- Присваивать индивидуальные имена каждой лебедке, группе и пресету.
- Использовать в качестве фона интерфейса выбора лебедок графические файлы, например, планы помещения.
- Осуществлять калибровку положения лебедок.
- В реальном времени выводить на экран положение (высоту) каждой лебедки.
- Выводить на экран информацию о статусе и рабочих параметрах каждой лебедки.
О КОМПАНИИ
В 2017 году была создана дочерняя компания «Мовиком–Рилерс», специализирующаяся на разработке микрофонных, спикерных лебёдок и систем управления ими. Таким образом, компания начала освоение нового для неё рынка профессионального звукового оборудования.
«Мовиком» – высокотехнологичная компания, основанная в 2004 году сотрудниками лаборатории механики и электроники НИИ механики МГУ им. М.В. Ломоносова для разработки и производства продукции в области робототехники, мехатроники и систем управления. Сотрудники компании – выпускники механико-математического факультета МГУ им. М.В. Ломоносова, МГТУ им. Н.Э. Баумана и других известных ВУЗов.
Лебёдки, как и другие продукты компании «Мовиком», полностью производятся на собственных производственных мощностях компании. Инженеры детально выстраивают технологические циклы производства. В результате продукты с маркой «Мовиком» соответствуют самым высоким мировым стандартам качества, что из года в год подтверждается десятками постоянных заказчиков по всему миру.
