Мы пройдем путь от пеньковой верёвки XIX века до сервопривода с миллиметровой точностью выясним, почему театральная механика сегодня стала одной из самых требовательных областей мехатроники, которая стоит в разы дороже промышленной.
1. Верхняя механика
Верхняя механика отвечает за всё, что находится над планшетом сцены. Декорации, занавесы, световое оборудование — сотни тонн железа и ткани, которые должны двигаться, следуя партитуре спектакля, точно и бесшумно.
Колосники: горизонт возможного

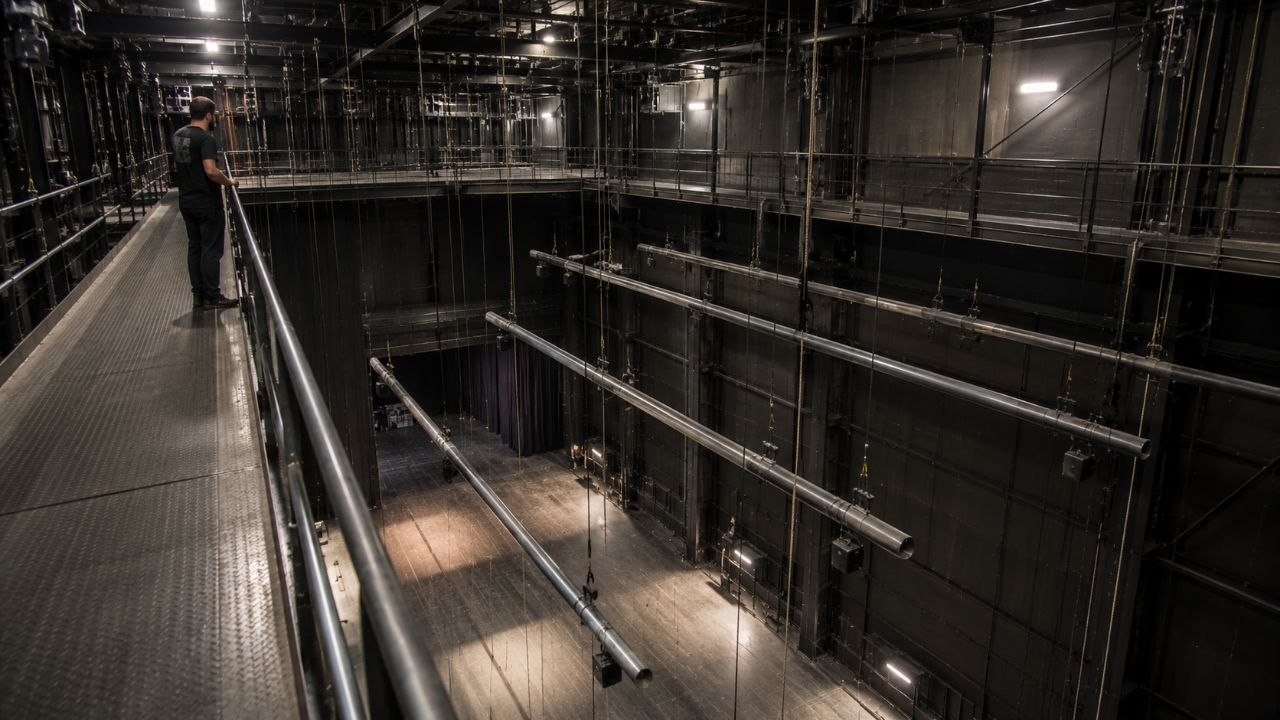

Колосники — решётчатая стальная платформа в верхней точке сценической башни, на высоте 20–35 метров над планшетом сцены. Это прозвучит непривычно, но колосники — это решетчатый фундамент верхней механики сцены, небеса, с которых на землю спускаются элементы декорации. Само слово восходит к деревянным решёткам старых театров, напоминавшим колосниковые решётки печей-сушилок для зерна. Сегодня колосники — это стальные фермы с сотнями направляющих и блоков, но логика осталась прежней: открытая решётка, по которой механик может пройти к любому подъёму.Высота колосников — параметр, определяющий судьбу сцены на десятилетия вперёд. Существует профессиональное правило «двойной высоты»: расстояние от планшета до колосников должно быть не меньше двойной высоты портальной арки, а лучше — в 2,5–3 раза. Только тогда декорацию полного размера можно полностью убрать из поля зрения первого ряда. Театр, спроектированный без соблюдения этой пропорции, обречён на компромиссы в сценографии до самого капитального ремонта. 35 метров — это высота двенадцатиэтажного дома и это не архитектурное излишество, а граница того, что вообще возможно поставить на этой сцене.
От пеньковой верёвки к сервоприводу: краткая история подъёма

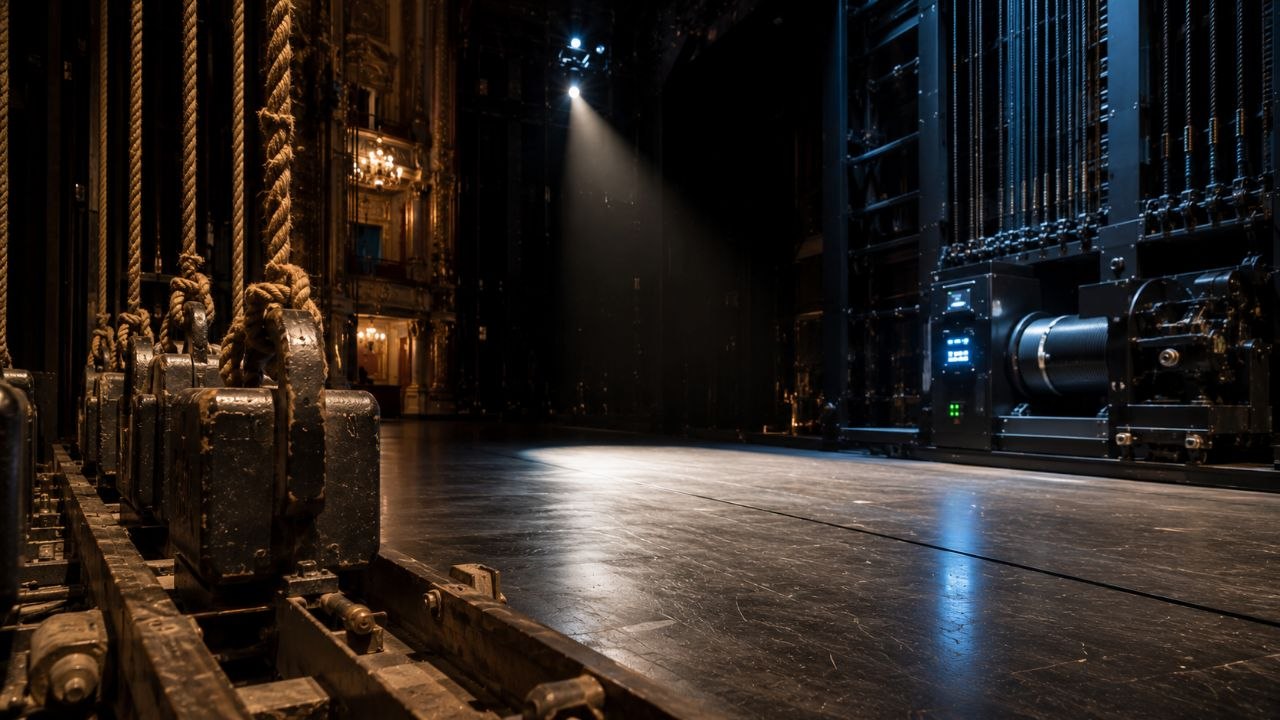

Современная театральная механика родилась не в инженерных бюро, а на парусном флоте. До эры электропривода декорации поднимали системой контргрузов: пеньковыми канатами через блоки колосников, с противовесами из чугунных чушек на боковых направляющих. Логика прямая — чтобы поднять штангу с декорацией весом 200 кг, на противоположном конце троса навешивали 200 кг чугуна. Машинист сцены лишь корректировал движение, а основную работу делал гравитационный баланс. Этим объясняется и непременный запах пеньки и металла за кулисами старых театров, и необходимость целой бригады рабочих, перевешивающих грузы под каждый новый спектакль.Электрический привод появился в начале XX века, частотное регулирование скорости — в 1980-х, серворегулирование с цифровой обратной связью — в 2000-х. Сегодня в российских и европейских театрах разных эпох эти технологии часто сосуществуют: на одной сцене может работать ручная контргрузная система XIX века и серво-лебёдка с энкодером, опрашиваемым тысячи раз в секунду. И это нормально — простая ручная штанга не проигрывает сервоприводу там, где не нужна цифровая партитура движения.
Штанкетные подъёмы: инструмент сценографии

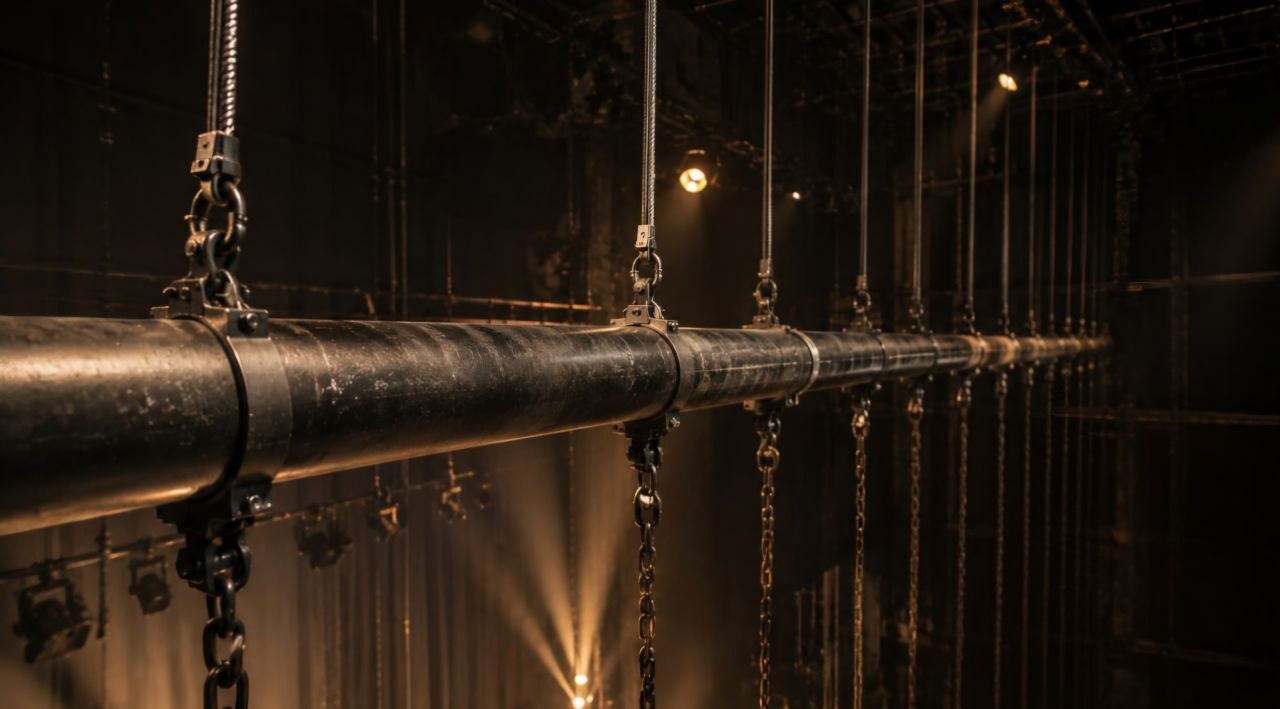

Штанкет — длинная несущая труба или ферма, на которой крепятся декорации, световые приборы или занавесы. Современный стандарт — электрические бесшумные лебёдки с частотным или серворегулированием. Главный инженерный вызов — синхронизация точек подвеса. Штанкет удерживается несколькими тросами; если одна точка сработает быстрее другой даже на пару миллиметров, возникнет перекос, грозящий заклиниванием системы или, в худшем случае, обрывом декорации над сценой. Контроллеры опрашивают энкодеры тысячи раз в секунду и удерживают «горизонт» по всей длине штанги с точностью в единицы миллиметров (и это на дистанции 20–25 метров!).Технологический сдвиг последнего десятилетия — переход от стальных тросов к плоским стальным лентам. Лента не закручивается под нагрузкой, не передаёт паразитные колебания и наматывается на барабан строго в один слой, что устраняет малейшее раскачивание подвешенной конструкции. Для лёгкой видеопанели или зеркальной декорации, где даже миллиметровая дрожь видна зрителю как «гуляющий блик», это принципиально.
Точечные подъёмы: свобода в трёх измерениях

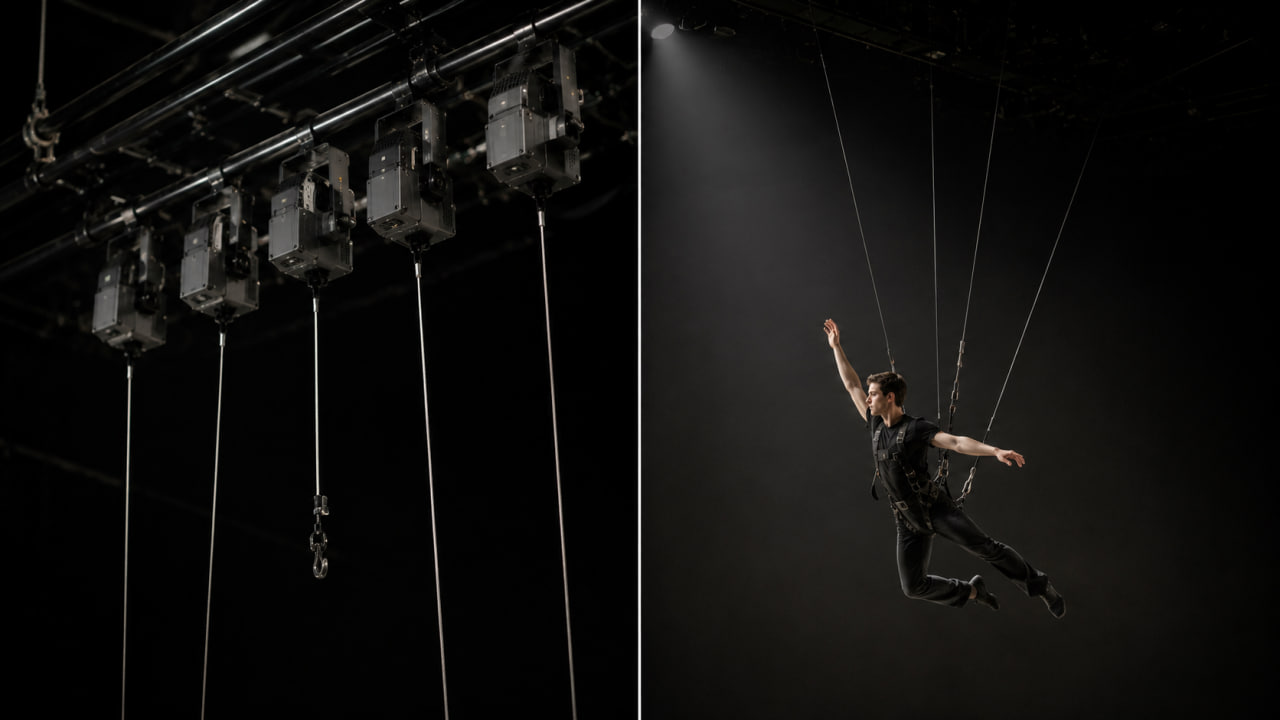

В отличие от штанкета — прямой трубы, движущейся строго вертикально, — точечный (индивидуальный) подъём работает с одиночным тросом. Группа из четырёх–шести таких лебёдок, синхронизированных через единый контроллер, способна провести предмет или артиста по любой кривой в трёх измерениях. Так создаются эффекты «летящих» персонажей в мюзиклах, наклонные траектории мечей в боевых сценах, многотонные люстры, медленно опускающиеся из-под колосников по дуге. Точечный подъём — не просто моторчик с тросом, а узел, входящий в общую систему позиционирования всей сцены.Цифровой мозг: миллиметровая точность как новая норма
Современная мехатроника сцены — это не моторы, а математика. Контроллеры позиционируют штангу весом до 500 кг с точностью до 1 мм на ходе в 25 метров. Эту цифру нельзя интерпретировать абстрактно: миллиметр — разрешение, на котором режиссёр и сценограф могут работать с реальной декорацией так же, как видеохудожник работает с пикселями.
Из этого вытекает то, что десять лет назад считалось невозможным: например, слияние физической декорации с проекцией. Когда декорация останавливается в заранее заданной точке с миллиметровой точностью, видеомэппинг ложится на её поверхность без видимых швов: проекция «сидит» на гранях, краях и текстуре физического объекта, а движение декорации идёт точно по той же сценарной партитуре, что и видеоконтент. Реальное и виртуальное перестают конфликтовать — они становятся одним выразительным средством. Без той же миллиметровой точности это просто не работает: ошибка в 5 мм превращает идеальный мэппинг в светящееся пятно рядом с декорацией.
Здесь же на сцену выходит концепция «цифрового двойника» (Digital Twin). Современные шоу сначала полностью программируются и «проигрываются» в виртуальной 3D-копии театра. Это позволяет режиссерам и инженерам найти коллизии — потенциальные столкновения штанкетов и декораций — задолго до того, как железная махина сдвинется с места в реальности.
Кинетика света и медиа: LED в движении

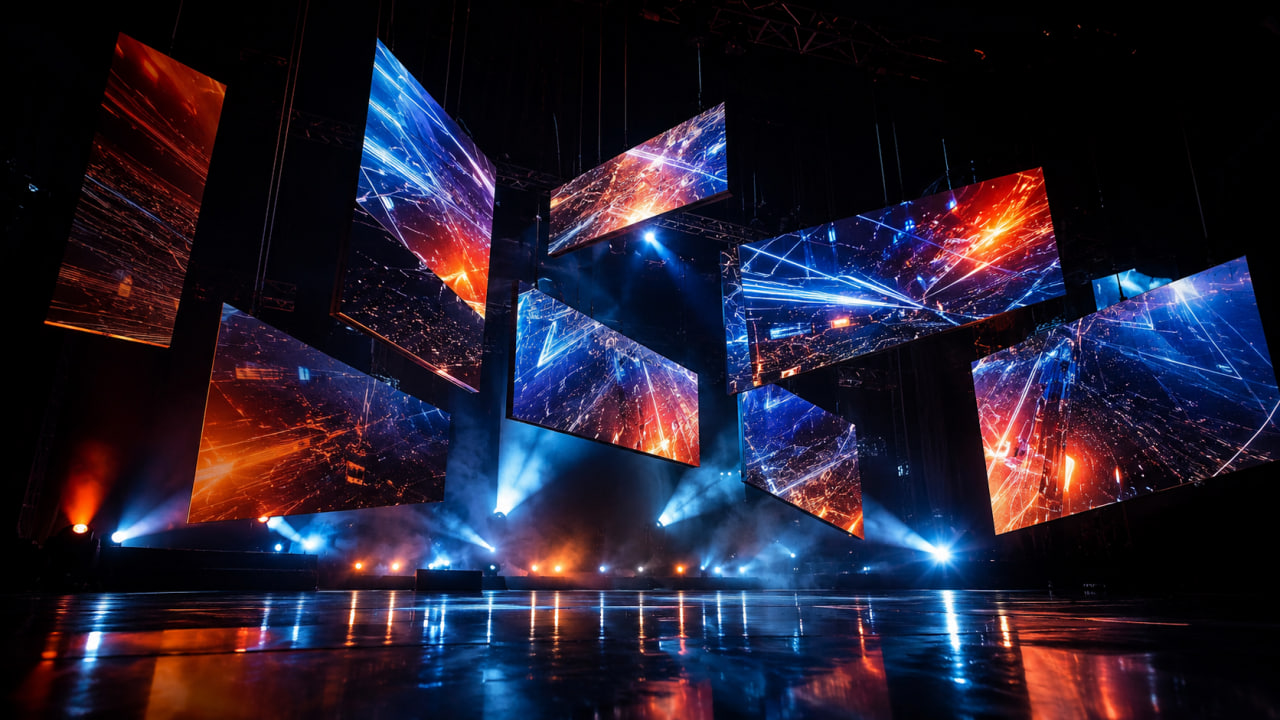

Слияние физического и виртуального не ограничивается проекцией. Сегодня на сцену выходят динамические LED-экраны. Экраны, которые разлетаются на части, вращаются или опускаются с колосников, становятся активными участниками сценографии, а не просто фоном. Главный технический нюанс: это требует тесной интеграции протоколов управления машинерией с медиасерверами. Используются специализированные протоколы вроде PosiStageNet (PSN), благодаря которым видеоконтент на экране понимает свое положение в пространстве в реальном времени и адаптирует картинку или перспективу под перемещения лебедок.2. Нижняя механика
Если верхняя механика управляет тем, что висит, то нижняя превращает плоский планшет в подвижный многоуровневый ландшафт. Именно нижняя механика, как правило, определяет, насколько широк репертуар театра в принципе.
Оркестровая яма как трансформер

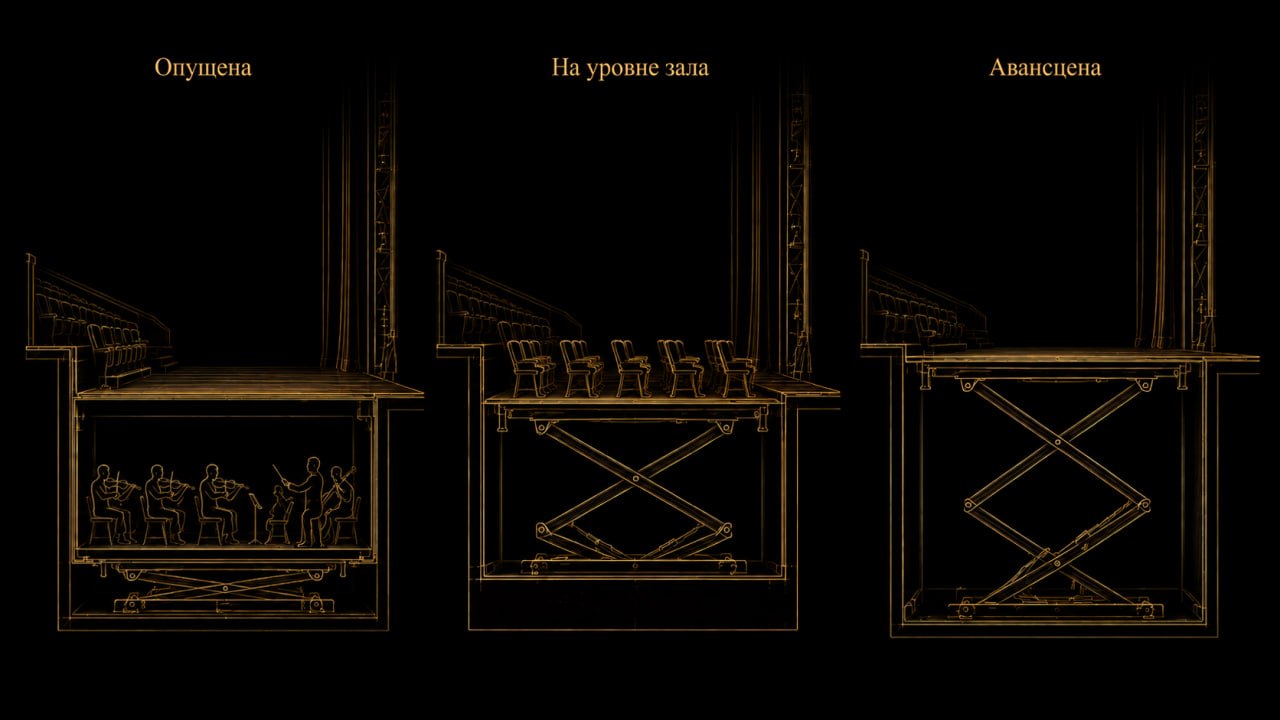

Современная оркестровая яма работает в трёх режимах. В нижнем положении это пространство для оркестра: музыканты располагаются ниже уровня сцены, что формирует правильный акустический баланс между ямой и оперными солистами. Поднятая до уровня пола зала, яма принимает дополнительные ряды кресел — театр получает 100–200 мест к вместимости для драматических спектаклей и концертов. Поднятая до уровня сцены, она становится авансценой и физически приближает действие к зрителю — режим, особенно важный для камерных постановок и иммерсивных форматов. Между этими тремя положениями — три разных театра в одном здании.Плунжерные площадки и фурки
Плунжерные (подъёмно-опускные) площадки — секции пола, способные поднимать многотонные конструкции из трюма сцены на рабочую высоту. Фурки — горизонтально перемещаемые платформы на колёсных или рельсовых системах — выкатывают на сцену целые задекорированные павильоны из боковых карманов, сокращая время смены картины с часов до минут. Сочетание вертикального и горизонтального движения превращает планшет в объёмную шахматную доску, где каждая клетка независимо поднимается, опускается или уезжает за кулисы.Поворотный круг: сцена как часовой механизм

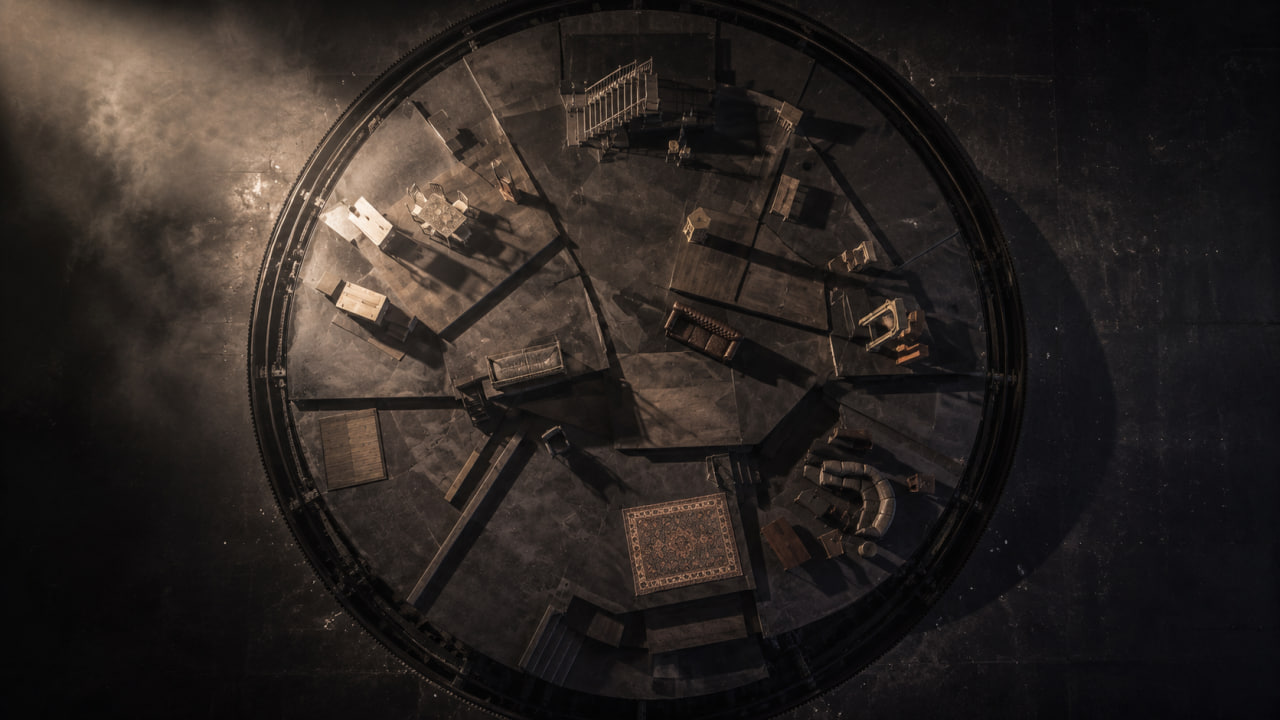

Поворотный круг — самая сложная и впечатляющая конструкция нижней механики. Это вращающийся диск диаметром 12–18 метров, внутри которого проложены собственные подъёмно-опускные секции. Пока круг поворачивается на 90 или 180 градусов, его внутренние плунжеры одновременно меняют рельеф следующей картины — и зритель за пять-восемь секунд оказывается в новом мире: декорации, мебель, перепады уровней, всё уже на своих местах. Классический пример — Большой театр и его подвалы глубиной с многоэтажный дом, скрытые под планшетом. Поворотный круг — единственный сценический механизм, в котором вращательное и поступательное движение работают одновременно, как в башенных часах. Именно поэтому каждый такой узел проектируется и собирается под конкретное здание индивидуально.3. «Большой куб» — кинетическая архитектура
Самый заметный тренд последнего десятилетия — залы-трансформеры (multi-purpose spaces). Логика проста и экономична: здание должно приносить доход ежедневно, а не только в дни премьер. Сегодня — опера, завтра — конгресс, послезавтра — танцпол на полторы тысячи человек.
Сдвижные акустические стены

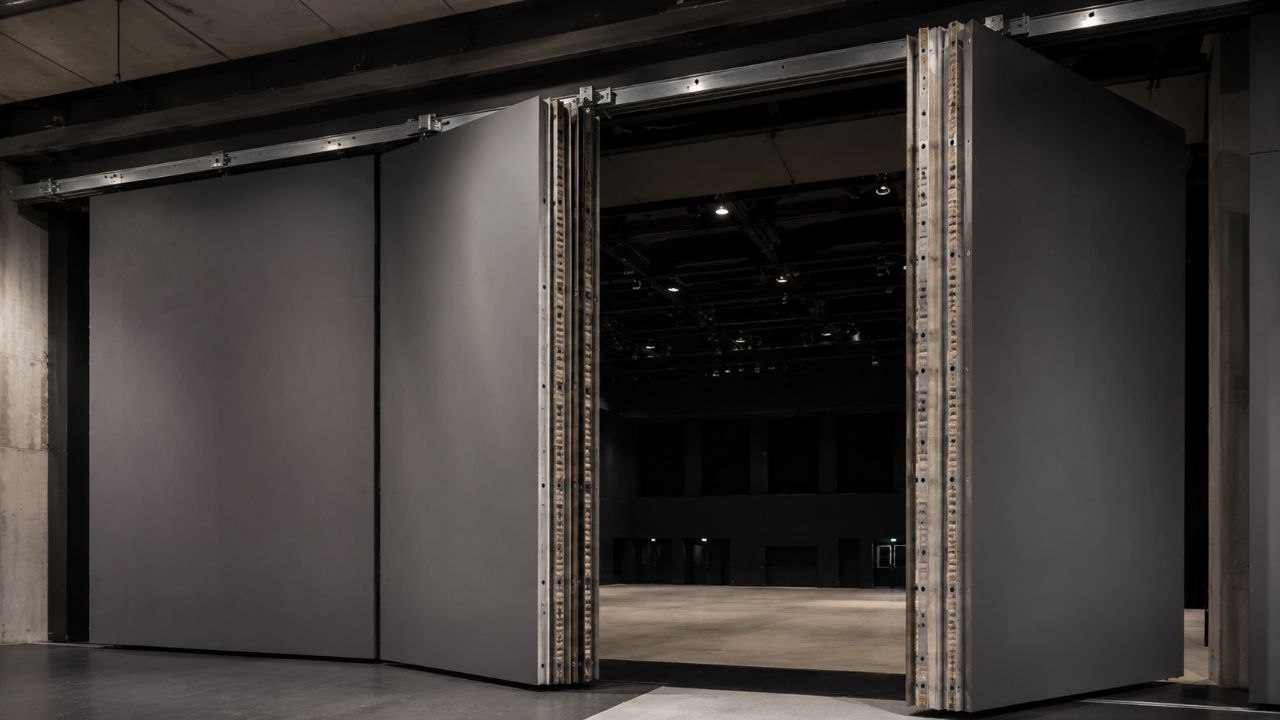

Массивные панели весом в десятки тонн, разделяющие пространство, — визитная карточка современного многофункционального зала. Главная задача здесь и механическая, и акустическая. Панели должны прилегать к полу, потолку и соседним стенам с такой плотностью, чтобы обеспечивать звукоизоляцию 55–60 дБ. Это достигается многослойной конструкцией, компрессионными уплотнителями по периметру и механизмами прижима, развивающими усилие в несколько тонн на погонный метр шва. То, что выглядит как раздвижная перегородка офисного типа, по физике ближе к двери реакторного отсека.Блитчеры: трибуны за 15 минут

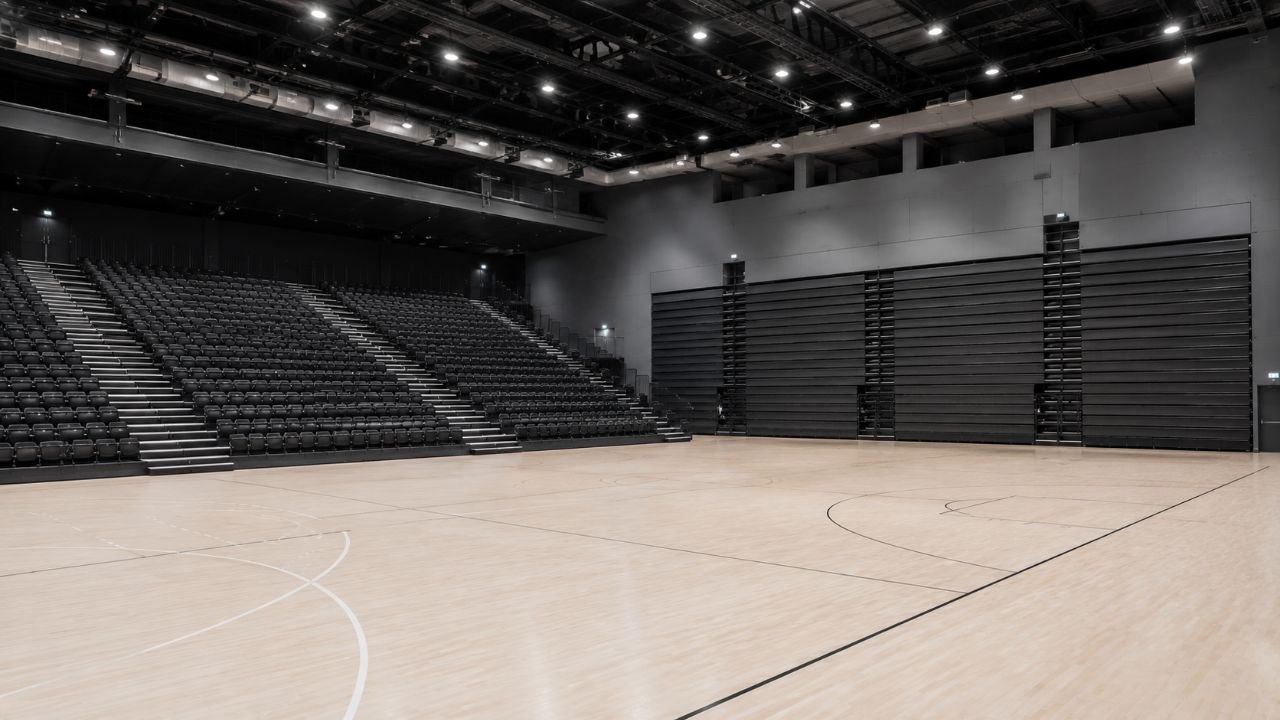

Телескопические складные трибуны (блитчеры) — ещё один элемент гибкой архитектуры. В сложенном положении они занимают минимум места вдоль стены, в развёрнутом — образуют многоярусный амфитеатр с правильными углами обзора. Переход между состояниями занимает не более 15 минут с участием одного оператора. За одну ночь, например, зал для проведения танцевальных соревнований превращается в концертный или выставочный — без бригады монтажников и без ручного труда.Скрытые системы хранения кресел

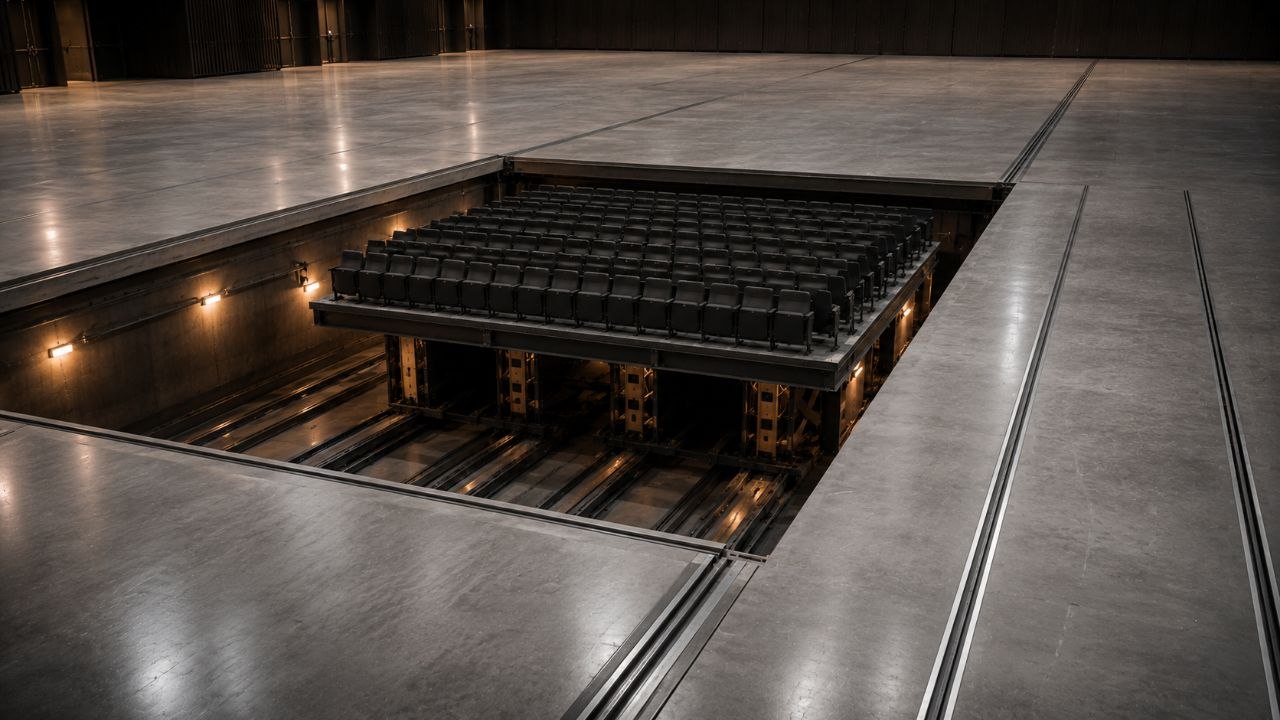

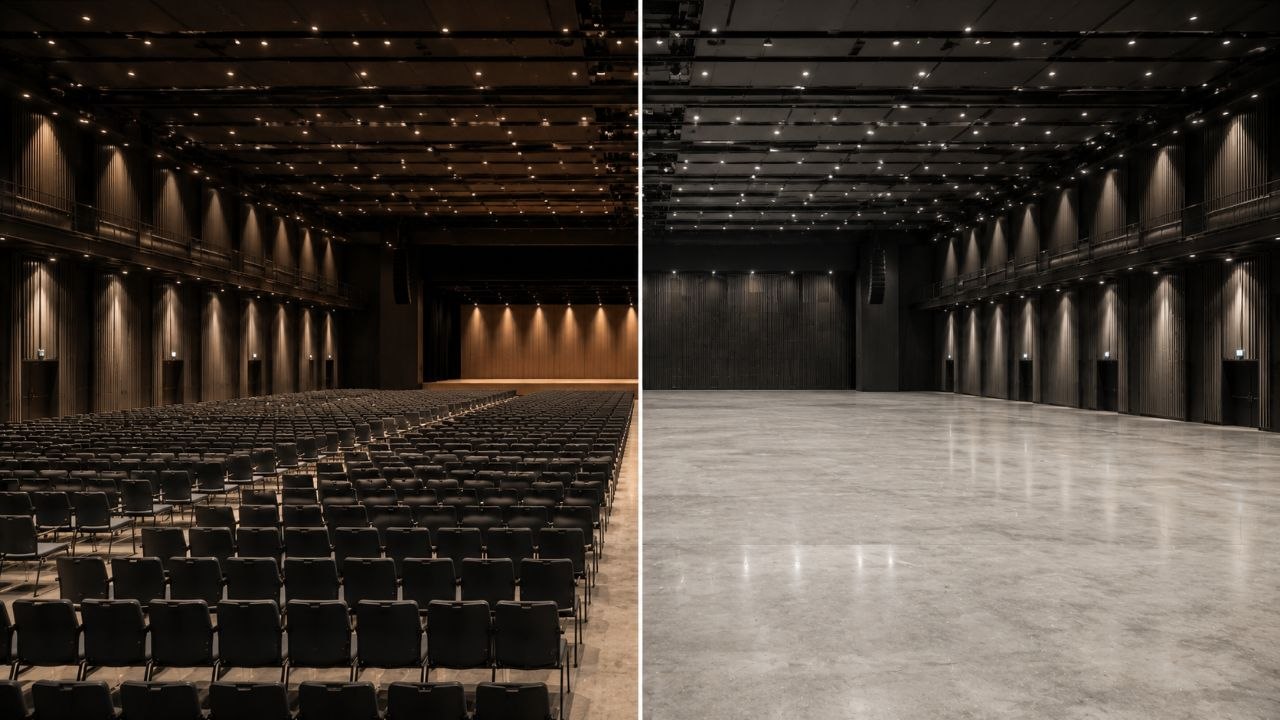

Блитчеры, паркующиеся у стены — это эффективный, но базовый вариант. В премиальных залах-трансформерах используются более продвинутые решения, которые полностью скрывают зрительные места в полу или под сценой. Системы «Flip-and-Fold» позволяют механически перевернуть каждую секцию кресел «лицом вниз» и спрятать в нишу плунжера, оставляя абсолютно плоский пол. Альтернатива — подпольное хранение (Wagon Systems), когда ряды кресел монтируются на огромных платформах-вагонах. При трансформации площадки пола опускаются, вагоны по рельсам уезжают в «трюм» (пространство под залом), после чего пол возвращается на нулевой уровень. Существуют и ротационные системы, где сегменты пола переворачиваются на 180 градусов: с одной стороны закреплены кресла, а другая представляет собой чистовое ровное покрытие.
Матрица трансформации: зал без границ

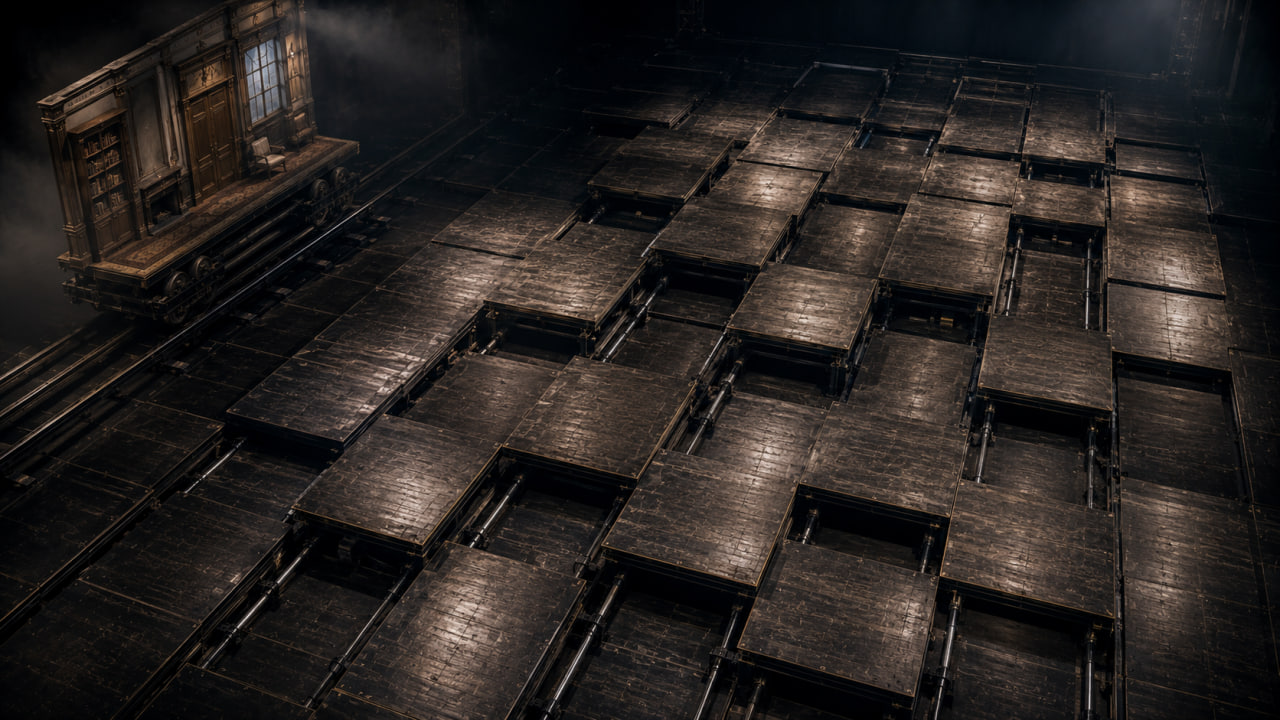

Венец кинетической архитектуры — концепция Matrix Floor, когда вся площадь зала и сцены представляет собой единую сетку из независимых плунжеров. В классическом театре есть четкое разделение на сцену и партер, но здесь конфигурация не привязана к оси «портал-задник». Сцену можно сделать любой конфигурации и в любом месте: классическая коробка, арена в центре, подиум или ровный ландшафт для выставки. Для реализации таких масштабных задач применяются специализированные подъемные механизмы, например, система Spiralift от Gala Systems или решения на жестких цепях (Rigid Chain) от Serapid, способные поднимать колоссальные нагрузки при минимальной глубине приямка.Важный момент: любая радикальная трансформация зала и изменение геометрии зрительских мест неминуемо требуют пересмотра схемы использования звуковой системы. Изменяются физические объемы и отражающие поверхности. Поэтому в таких многофункциональных кубах традиционная архитектурная акустика отходит на второй план, уступая место электронным системам переменной акустики, которые позволяют гибко программно адаптировать звуковое поле под новую конфигурацию помещения.
4. Безопасность: цена человеческой жизни
Сценическая механика — самый опасный раздел театральных технологий, и это не риторика. Подъёмники, перемещающие многотонные конструкции над головами артистов; штанкетные декорации над зрительными рядами; фурки, движущиеся в темноте за кулисами. В промышленности класса «тяжёлое машиностроение» каждый из этих узлов был бы огорождён забором с предупреждающими табличками — в театре забора нет. Именно поэтому театральное оборудование часто стоит в пять-десять раз дороже внешне аналогичного складского или промышленного — покупатель платит не за металл, он платит за нулевую вероятность катастрофы.
Три кита театральной безопасности
- Принцип Fail-Safe. Любой отказ — потеря питания, ошибка программного обеспечения, обрыв датчика, сбой связи — должен приводить к единственному результату: мгновенной механической блокировке системы в текущем положении.
- Двойные электромагнитные тормоза и контроль натяжения. Каждая подъёмная лебёдка оснащена двумя независимыми электромагнитными тормозами; каждый рассчитан на удержание 125% номинальной нагрузки. Параллельно работают датчики усилия на каждом тросе: контроллер непрерывно сравнивает фактическое натяжение с расчётным и блокирует движение при отклонении уже в 5–10%.
- Стандарт SIL 3 (IEC 61508/62061). Safety Integrity Level 3 — один из высших уровней функциональной безопасности, применяемых в промышленных системах управления. Его достижение требует полного дублирования электронных цепей управления, независимой верификации программного обеспечения и сертификации каждого компонента.
Эти требования — а не рыночные «наценки» — объясняют разрыв в цене между театральным подъёмником и промышленным. Театр покупает не только оборудование, но и гарантию того, что декорация не упадёт. У этой гарантии есть точная инженерная цена.
За всеми этими тоннами стали, километрами кабелей и сложнейшими алгоритмами управления стоит нечто большее, чем просто механика. Это инженерия непреходящих ценностей — создание абсолютно надежных и невидимых условий, в которых искусство остается живым, выразительным и безопасным.
Резюме
Сценическая механика сегодня — сплав фундаментальной физики и цифровых технологий, возведённый в квадрат требованиями безопасности и художественной точности. Штанкетная лебёдка — не просто мотор с тросом, а управляемая до миллиметра часть сценической партитуры. Круг сцены — не аттракцион, а инструмент, превращающий два часа спектакля в восемь связных миров. Трансформирующийся зал — не архитектурный трюк, а основа экономической жизнеспособности культурного учреждения. Колосники определяют горизонт возможного, нижняя механика — формирует рельеф, цифровой контроллер — удерживает всё в миллиметровых допусках, а системы безопасности — в рамках, которые не никем и никогда не могут быть нарушены.
Источники
• NCPA — официальный сайт: en.chncpa.org/aboutus
• Gala Systems — Spiralift technology: galasystems.com/en/spiralift
• Serapid — Stage Systems: serapid.com/markets/stage-systems
• Концертный зал «Зарядье» — официальный сайт и Wikipedia
• The Shed, Hudson Yards — Dezeen & Steel Institute of NY
• IEC 61508 / SIL 3 — Стандарты функциональной безопасности
• Waagner-Biro Stage Systems — материалы по контроллеру CAT
